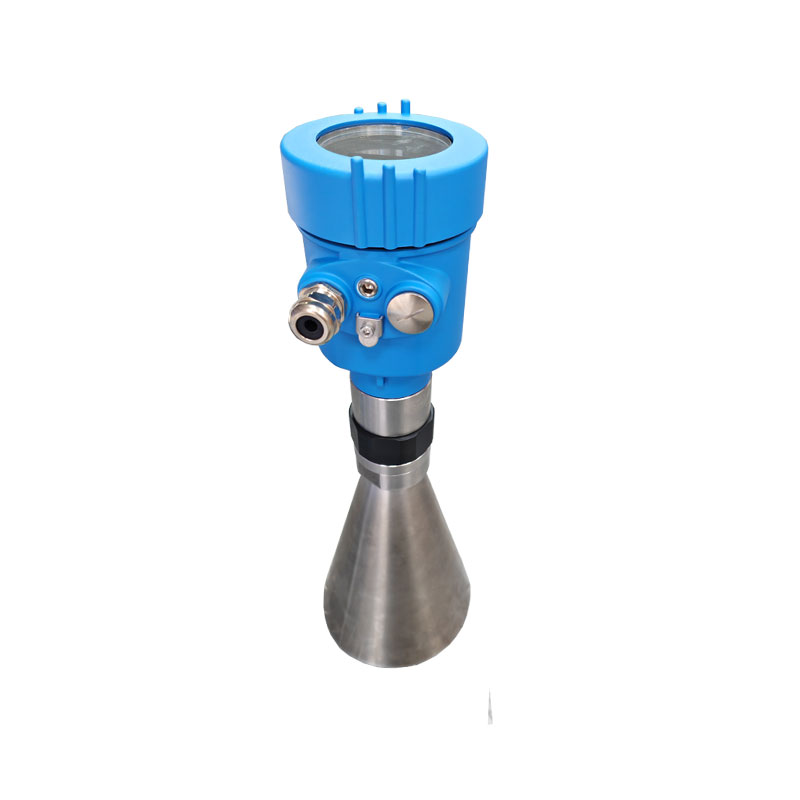

雷达液位计

一、雷达液位计产品介绍

1、雷达液位计产品特点

雷达液位计又称高频雷达式水位计，雷达液位计是基于时间行程原理的测量仪表，具有测量准确、性能稳定等特点，适用于各种液位的测量场合，可测量固态、液态和气态等形态的介质。76-81GHz的调频连续波(FMCW)雷达产品，支持四线制和两线制应用。多个型号，产品最大量程可以达到120m,盲区可以做到8cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘，恶劣温度环境下(+200℃)具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。

2、雷达液位计产品优势

基于自研的CMOS毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。

5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。

最窄3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便。波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。

支持远程调试与远程升级，减少等待时间，提高工作效率。

3、雷达液位计通信与调试

在现场可以通过LCD进行仪表调试，也可以用选配的上位机软件在PC端进行调试。雷达仪表与PC之间通过以下方式进行通讯：

USB转RS485串口线(四线制)；

USB转TTL串口线(两线制)；

USB转Hart-modem(两线制)进行通信。

通过手机蓝牙调试，使现场调试更安全、方便。

4G网络，通过远程模块，进行远程调试。

二、雷达液位计技术规格

测量介质：水

测量范围：0.05m～35M（常规，最大测120m）

过程连接：G1½A/1½NPT螺纹/支架

过程温度：-40～80℃

过程压力：-0.1～0.3MPa

天线尺寸：42mm透镜天线+喇叭∅146mm

天线材质：PTFE+304喇叭

精度：±1mm

防护等级：IP67

中心频率：76GHz~81GHz

发射角：6°

电源：二线制/DC24V

四线制/DC24V

四线制/AC220V

外壳：铝(带显示）

信号输出：RS485 Modbus

显示：带显示

功耗：小于0.03W

反应速度：毫秒级别

其他功能：可以修改传输数据的快慢
